PROFESJONALNY DWUKANAŁOWY OSCYLOSKOP-DIAGNOSKOP USB Z ANALIZATOREM WIDMA I REJESTRATOREM SYGNAŁÓW
MSCOPE PRO 2 AWG to produkowany przez nas od 2010 roku oscyloskop/rejestrator przebiegów wolnozmiennych, używany m.in przez czołowe polskie instytucje naukowe, niezliczoną ilość stacji diagnostycznych, warsztatów samochodowych i laboratoriów.
Wbudowany rejestrator oferuje możliwości nieosiągalne dla typowych oscyloskopów usb – wielogodzinną lub wolnozmienną rejestrację obserwowanych przebiegów.
Wbudowany generator arbitralny, pozwalaja w odróżnieniu od generatora funkcyjnego wygenerować niemal dowolny przebieg, jaki tylko można sobie wyobrazić. Tworzenie i edycja przebiegu odbywa się z poziomu dedykowanej aplikacji.

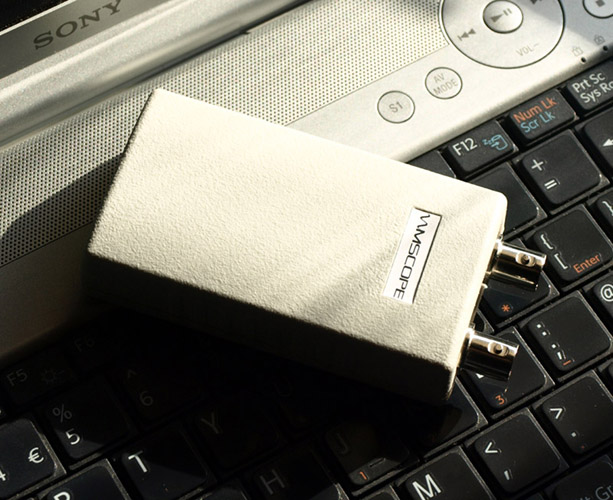

MSCOPE PRO II AWG
multi oscyloskop usb i generator arbitralny
Doskonały oscyloskop/diagnoskop do zastosowań motoryzacyjnych i serwisowych
2-kanałowy oscyloskop czasu rzeczywistego
Wbudowany GENERATOR ARBITRALNY – możliwość wygenerowania przebiegu o DOWOLNYM kształcie!!!
Generator przebiegów testowych – sinus, prostokąt, szum, trójkąt, piła, piła odwrócona
2-kanałowy rejestrator sygnałów
2-kanałowy analizator widma
2-kanałowy rejestrator sygnałów analizatora widma
2-kanałowy rejestrator sygnałów wolnozmiennych (przedział interwału od 0,01
sek do 600 h)
Oba kanały pracują niezależnie od siebie i w czasie rzeczywistym
Precyzyjny pomiar czasu trwania impulsów markerami z dokładnością do 0.001s
Nieograniczone możliwości rejestracji badanych sygnałów, późniejszego odtwarzania i diagnozowania
Mobilny (nie wymaga dodatkowego zasilania)
Czujnik wału korbowege
Czujnik halla
Zapłon po stronie pierwotnej
Przebieg napięcia na akumulatorze podczas rozruchu
Zapłon po stronie wtórnej
Funkcja multimetru:
woltomierz
miernik częstotliwości
pomiar wartości skutecznej RMS ( root mean square )
pomiar wartości maksymalnej
międzyszczytowej
uśrednionej
Rejestracja dowolnie długich sygnałów – od kilku sekund do kilku (nastu) dni
Oprogramowanie i instrukcja obsługi w języku polskim
UNIKALNE CECHY MSCOPE PRO II AWG:
– WBUDOWANY GENERATOR ARBITRALNY
RZYKŁADOWY WYGENEROWANY KSZTAŁT SYGNAŁU
(wyjście generatora podłączone do wejścia oscyloskopu)
Zalecane wymagania sprzętowe:
Komputer klasy „PC” lub laptop/notebook z wolnym złączem USB
Windows XP, Vista, 7, 10 (32-bit oraz 64-bit)
Minimum 512Mb pamięci operacyjnej RAM
Procesor – minimum 450MHz
Parametry techniczne:
| Wejścia pomiarowe Oscyloskopu | 2 analogowe kanały |
| Przetworniki A/C | 2 x 2 Mhz |
| Próbkowanie/rejestracja w czasie rzeczywistym | 2 x 430Khz |
| Zakres częstotliwości generatora arbitralnego | 0-150 Khz |
| Amplituda generowanych sygnałów | 0-3.3V |
| Rozmiar bufora próbek | 4096 … 32768 Kb |
| Czułość | 0,1V … 33V |
| Maksymalne napięcie wejściowe | -33V…+33V |
| Liczba sprzętowych zakresów pomiarowych | 2 x 4 zakresy 0.2V/div, 0.6V/div, 1.6V/div, 6.6V/div |
| Impedancja wejść pomiarowych | 1MOhm |
| Wymiary | 9 x 5 x 2.4cm |
| Pobór prądu | 50mA |
| Typ gniazd pomiarowych | Standardowe gniazda BNC |
| Gniazdo wyjścia generatora arbitralnego | Gniazdo RCA |

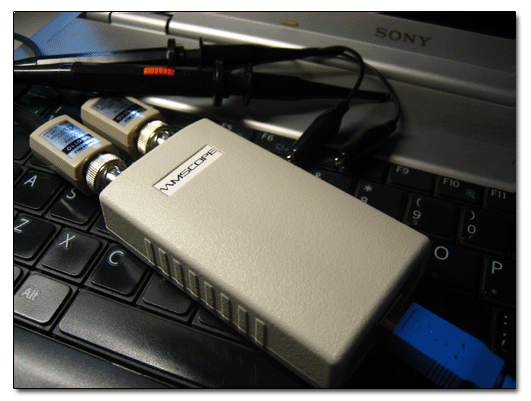

| Możliwość podłączenia standardowych sond oscyloskopowych (z podziałem, indukcyjne, cęgowe) | Tak |
| Pomiary napięć zmiennych AC i stałych DC | Tak |
| Rodzaj przełącznika typu sprzężenia | Sprzętowy |
| Wszystkie funkcje i pomiary przeprowadzane w czasie rzeczywistym | Tak |
| Wyzwalanie (ang. trigger) zbocze rosnące, opadające, automatyczne, ręczne | Tak |
| Interaktywny ekran Oscyloskopu, pozwalający odczytywać wartości wyświetlanych sygnałów (amplituda, częstotliwość, czas) przy pomocy wbudowanych markerów i znaczników | Tak |
| Rodzaje okien analizatora widma: Prostokątne, Hamminga, Hanniga ,Blackmana-Harrisa, Flat-Top | Tak |
| Wyświetlanie parametrów badanych sygnałów | Tak |
| Możliwość ustawienia filtrów dla badanych sygnałów np: invert – odwracanie funkcji „do góry nogami” | Tak |
| Możliwość zamrożenia na ekranie oscylogramu badanego sygnału (ang. hold) Tak | Tak |
| Możliwość zapisania badanych sygnałów w postaci graficznej do pliku na dysku | Tak |
| Możliwość zapisania badanych sygnałów w postaci liczbowej do pliku na dysku w celu późniejszej analizy statystycznej np. w Excelu | Tak |
| Możliwość kopiowania oscylogramów badanych sygnałów do systemowego schowka (Ctrl+C) i wklejenia ich (Ctrl+V) do dowolnej aplikacji (np. Word, Excel, PowerPoint, Corel, Photoshop, Outlook…) | Tak |
| Powiększenie osi X w poziomie | Tak |
| Powiększenie osi Y w pionie | Tak |
| Funkcja Lupa – dowolne powiększenie (pomniejszenie)fragmentu wykresu czy ekranu | Tak |
| Funkcja „Przybornik” miniaturowe menu podręczne podczas pracy uruchamiane myszką | Tak |
| Eksport plików do formatu Excela CSV | Tak |
| Eksport plików JSON | Tak |
| Własny format rejestrowanych plików | Tak |
| Rejestracja oscylogramów w postaci ciągłej | Tak |
| Możliwość przeglądania pojedynczych ramek podczas podglądu zarejestrowanego sygnału | Tak |
